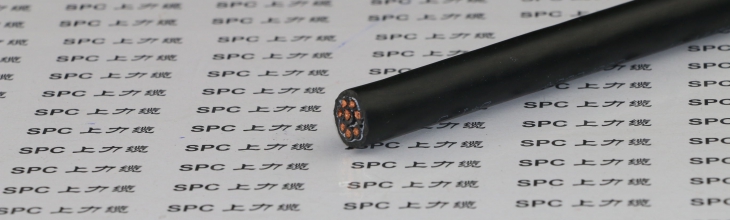

聚氨酯編碼器拖鏈電纜 SPCSENSOR-CHAIN-CP-TPC

SPCSENSOR-CHAIN-CP-TPC聚氨酯編碼器拖鏈電纜  聚氨酯護套分解器拖鏈電纜

電纜名稱：

SPCSENSOR-CHAIN-CP-TPC聚氨酯護套編碼器拖鏈電纜  聚氨酯護套分解器拖鏈電纜  編碼器專用拖鏈電纜  編碼器屏蔽拖鏈電纜  編碼器專用屏蔽拖鏈電纜  分解器拖鏈電纜  分解器屏蔽拖鏈電纜  分解器專用拖鏈電纜  伺服分解器屏蔽拖鏈電纜  伺服控制器屏蔽拖鏈電纜  模擬編碼器拖鏈電纜  增量編碼器拖鏈電纜  伺服專用模擬編碼器電纜  伺服專用增量編碼器拖鏈電纜  歐標編碼器拖鏈電纜  歐標伺服分解器拖鏈電纜

電纜應用：

動力拖鏈或移動機械部件

連接伺服控制器和測速發電機

伺服驅動和伺服集成

伺服控制器和模擬和增量編碼器/分解器之間的連接電纜

安裝工程、工業自動化、機電成套設備、機床、物流傳輸系統、生產線等測量，控制和電子應用系統

需要抗電磁干擾的環境

適合干燥或潮濕的室內移動安裝

室外露天安裝，必須做好防紫外線防護

電纜結構：

導體：多股精絞細絲導體，符合VDE 0295及IEC 60288第6類導體

絕緣：特殊PP混合料（特殊TPE或PVC混合料可選）

芯線或線對：彩色，芯線顏色符合DIN 47100 色標

芯線或線對屏蔽：鍍錫銅線編織或繞包，編織密度≥85%

絞合：芯線（或線對）層絞或絞合成束

總屏蔽：鍍錫銅線編織（可加引流線），編織密度≥80%

護套：特殊PUR混合料

護套顏色：綠色，可根據客戶需要定選用各種顏色

電纜特性：

電纜的長期工作溫度應不超過70℃

抗撕裂、耐油、耐磨、耐寒、耐腐蝕、耐化學腐蝕

低溫下依舊能保持良好的柔性

能承受中等的機械應力

具有較強的抗電磁干擾能力

適用于拖鏈系統中頻繁連續彎曲600萬次

電纜技術參數：

工作電壓：350V   48V

測試電壓：1500V  800V

導體電阻20℃ ：根據VDE 0295及IEC 60228第6類

絕緣電阻：≥ 20 MΩ/km （20℃）

最小彎曲半徑： 固定安裝 6 X D（電纜外徑）

移動安裝：當行程<10米時，彎曲半徑為10 X D（電纜外徑）

當行程≥10米時，彎曲半徑為12 X D（電纜外徑）

移動特性：敷設行程：100米，加速度50米/秒2，移動速度≤5米/秒

彎曲壽命：30次/分鐘，>600萬次

工作溫度：固定安裝 - 40 ~ +80℃

移動安裝 - 30 ~ +70℃

外護套抗油性：符合IEC60811-2-1

規格范圍：
