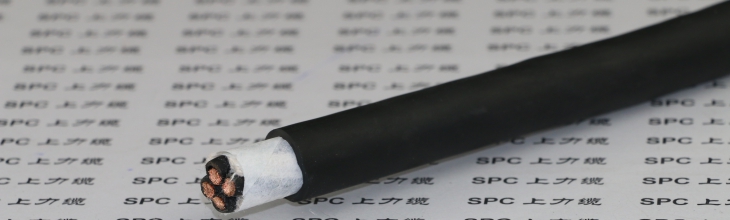

伺服電機用聚氨酯屏蔽拖鏈電纜 SPCSERVO-CHAIN-CP-TPC

SPCSERVO-CHAIN-CP-TPC伺服電機用聚氨酯屏蔽拖鏈電纜

電纜名稱：

SPCSERVO-CHAIN-CP-TPC伺服電機用聚氨酯屏蔽拖鏈電纜--柔性伺服拖鏈電纜--高柔性伺服拖鏈電纜--電機專用電纜-美標伺服軟電纜

拖鏈屏蔽電纜-電纜應用：

動力拖鏈或移動機械部件

伺服控制器和電機之間的連接電纜

自動化工程中的動力驅動系統

造紙工業、化工工業、重工業、安裝工程、工業自動化、機電成套設備、機床、物流傳輸系統、生產線等

適合干燥或潮濕的室內安裝

拖鏈電纜結構：

導體：多股精絞細絲導體，符合VDE 0295及IEC 60288第6類導體

絕緣：特殊PVC混合料

動力芯線：黑色芯線、白色數字編碼1-3、帶黃綠雙色線，符合 VDE 0293-1

控制線對：≤0.5 mm2彩色線對：白/棕/綠/黃

>0.5 mm2黑色芯線，白色數字編碼5-8（可根據客戶要求選用各種顏色）；

控制線對屏蔽：鋁箔繞包+鍍錫銅線編織，編織密度≥80%

絞合：動力芯線與控制線對整體絞合成纜

屏蔽：鍍錫銅線編織，編織密度≥80%

護套：特殊PUR混合料

護套顏色：黑色、灰色或橙色，可根據客戶需要定選用各種顏色

電纜特性：

電纜的長期工作溫度應不超過70℃

抗撕裂、耐油、耐磨、耐寒、耐腐蝕、耐化學腐蝕

低溫下依舊能保持良好的柔性

能承受中等的機械應力

具有較強的抗電磁干擾能力

適用于拖鏈系統中頻繁連續彎曲600萬次

技術參數：

工作電壓：600/1000V（動力芯線）；  250V（控制線對）

測試電纜： 3500V（動力芯線）；    1200V（控制線對）

導體電阻20℃ ：根據VDE 0295及IEC 60228第6類

絕緣電阻：≥ 20 MΩ/km （20℃）

彎曲半徑： 固定安裝 6 X D（電纜外徑）

移動安裝：當行程<10米時，彎曲半徑為10 X D（電纜外徑）

當行程≥10米時，彎曲半徑為12 X D（電纜外徑）

移動特性：敷設行程：100米，加速度50米/秒2，移動速度≤5米/秒

彎曲壽命：30次/分鐘，>600萬次

外護套抗油性：符合IEC60811-2-1

規格范圍：
