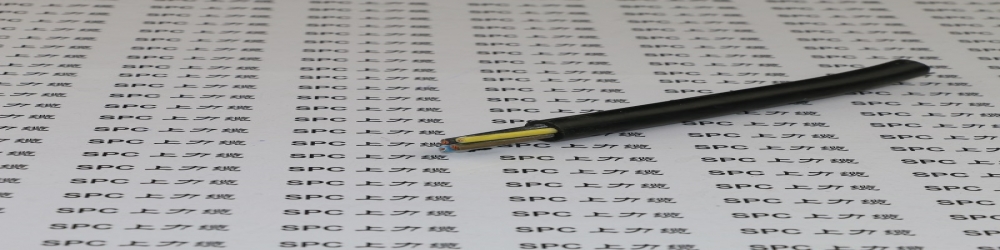

SPCMOTOR-180-HGG電機繞組引接多芯軟電纜 H級引接線
電纜名稱：
SPCMOTOR-180-HGG電機繞組引接多芯軟電纜 H級電機引接線 高溫電機護套電纜 風機專用引出線 電機繞組引接線 電機繞組引出線 高溫電機專用護套線 冶金高溫電機專用電纜 鋼爐專用高溫電機 薄壁高溫電機軟電纜 超細高溫電機專用軟電纜
電纜應用：
微電機、變頻電機、電機控制器、Y系列電機等H級絕緣及以下
移動電器、電動工具、儀器儀表、電子設備、電信機房、成套控制柜、照明工程、機械設備及自動化裝置的移動連接
電纜產品結構：
導體：多股鍍錫銅絲絞合，符合JB/T 6213.1-2006中5.1的規定，第5類或第6類導體
絕緣：特殊硅橡膠混合料
芯線：芯線絞合成纜，芯線顏色符合VDE 0293
彩色或編碼芯線，3芯及以上帶黃綠雙色線（可選）
填充：耐高纖維繩
護套：特殊硅橡膠混合料
護套顏色：黑色或紅色，可根據客戶需要定選用各種顏色
電纜特性：
電線的長期工作溫度應不超過180℃
防水、耐酸堿、耐低溫性能佳
浸漆烘培溫度250℃：16小時不開裂、不變形
電纜技術參數：
|
工作電壓 V |
工頻試驗電壓 KV |
|
500 |
3.0 |
|
1000 |
6.0 |
|
3000 |
15.0 |
|
6000 |
20.0 |
|
10000 |
35.0 |
絕緣電阻：≥ 1500 MΩ . Km （20℃）
最小彎曲半徑：固定安裝 4 X D（電纜外徑）
偶爾移動 6 X D（電纜外徑）
工作溫度：固定安裝 - 60 ~ +180℃
偶爾移動 - 50 ~ +180℃
規格范圍：
|
型號 |
額定電壓 |
芯數 |
導體結構 |
標稱截面 mm2 |
執行標準 |
|
SPCMOTOR-180-HGG |
500V |
2 ~ 61 |
多股絞合導體 |
0.12 ~ 240 |
QB/T 6213.4-1996 |
|
SPCMOTOR-180-HGG |
1000V |
2 ~ 61 |
多股絞合導體 |
0.12 ~ 240 |
QB/T 6213.4-1996 |
|
SPCMOTOR-180-HGG |
3000V |
2 ~ 61 |
多股絞合導體 |
0.12 ~ 240 |
QB/T 6213.4-1996 |
|
SPCMOTOR-180-HGG |
6000V |
2 ~ 12 |
多股絞合導體 |
1.0 ~ 240 |
QB/T 6213.4-1996 |
|
SPCMOTOR-180-HGG |
10000V |
2 ~ 12 |
多股絞合導體 |
1.0 ~ 240 |
QB/T 6213.4-1996 |
|
SPCMOTOR-180-HGG |
15000V |
2 ~ 12 |
多股絞合導體 |
1.0 ~ 240 |
QB/T 6213.4-1996 |
|
注：以上規格為常用型，可根據用戶要求定制特殊規格 |
|||||
