MGFTY礦用光纜-層絞式 煤礦阻燃光纜

產品介紹

標準全介質阻燃礦用光纜MGFTY

產品描述：

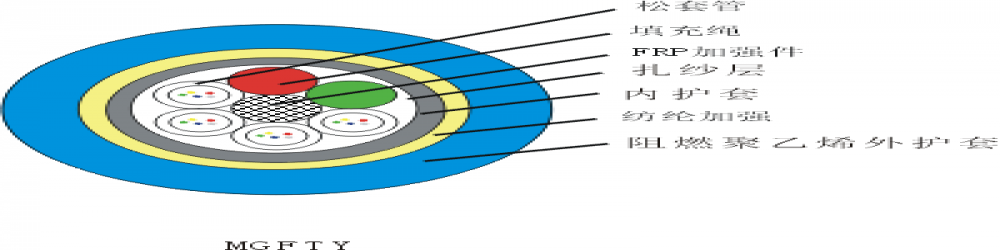

MGFTY光纜采用松套層絞式結構，將單模或多模光纖套入由高模量的塑料做成的松套管中，套管內填充阻水化合物。 松套管(和填充繩)圍繞中心非金屬加強芯(FRP)絞合成緊湊和圓形的纜芯，纜芯內的縫隙充以阻水填充物，纜芯外擠制聚乙烯內護套，然后絞繞起加強作用的芳綸，最后擠制藍色阻燃聚乙烯外護套。

產品特點：

? 藍色阻燃外護套有利于與其它線纜的區分并有良好的阻燃性

? 精確控制的芳綸施加工藝大大提高了光纜的抗拉能力

? 精確控制的光纜余長和光纜絞合節距保證了纜具有優異的抗拉性能和溫度特性

? 精確控制光纖的余長保證了光纜具有很好的抗拉性能和溫度特性

? 松套管材料本身具有良好的耐水解性能和較高的強度，管內充以特種油膏，對光纖進行了關鍵性保護

? 采用下列措施來確保光纜的防水性能

單根非金屬中心加強件

松套管內填充特種纖膏

100%纜芯填充

良好的阻水材料防止光纜縱向滲水

技術參數：

光纜芯數 光纜直徑 光纜重量 允許拉伸力 允許壓扁力

(mm) (kg/km) 長期/短期(N)    (N/10cm)

2-36 11.5 120 2000/4800 2200

38-72 12.7 145 2000/4800 2200

74-96 14.1 180 2000/4800 2200

98-120 15.5 210 2000/4800 2200

122-144 17.0 250 2000/4800 2200

146-216 17.0 250 2000/4800 2200

注：允許拉伸力可根據用戶要求增加。

使用溫度：－40℃至＋60℃

彎曲半徑：靜態 10倍光纜外徑

動態 20倍光纜外徑

適用：斜井、平巷、豎井
